QCX5系列电磁起动器(以下简称起动器)，主要用于交流50Hz或60Hz，额定工作电压至660V，功率至22KW的三相鼠笼异步电动机的起动，持续运行，对电动机及其电路的过载运行进行保护，以及人为的分断电动机的电源电路之用。
本起动器和MS-K具有相同功能可等同互换使用，是QC10等老产品理想的更新换代产品。
工作条件和安装条件：
1~5条同交流接触器1~5条；安装面与垂直面的倾斜度不超过30°；应安装在无显著振动和冲击的地方。结构特点：

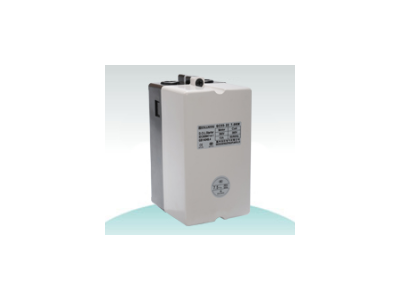

QCX5系列电磁起动器以喷塑铁壳为外壳，外表美观，外壳坚固，封闭，能适应户外较恶劣的工作环境。起动器带断相保护功能，能防止电动机因断相造成单相运转而损坏的事故发生。
本公司生产的QCX5系列电磁起动器广泛应用于空气压缩机制造业。
技术参数：
接触器的主要技术参数见表1；动作特性:吸合电压85-110%Us，释放电压20-75%Ue(Ue为额定工作电压，Us为额定控制电源电压Us=Ue)动作特性:吸合电压85-110%Us，释放电压20-75%Us。|
型号 |
QCX5-22/9 (MS-K10) |
QCX5-22/12 (MS-K11) |
QCX5-22/16 (MS-K18) |
QCX5-22/20 (MS-K20) |
QCX5-22/21 (MS-K21) |
QCX5-30 (MS-K25) |
QCX5-40 (MS-K35) |
||
|
额定工作电流(A)AC-3 |
220V |
11 |
13 |
18 |
22 |
22 |
30 |
40 |
|
|
380V |
9 |
12 |
16 |
22 |
22 |
30 |
40 |
||
|
额定工作功率(KW)AC-3 |
220V |
2.5 |
3.5 |
4.5 |
5.5 |
5.5 |
7.5 |
11 |
|
|
380V |
4 |
5.5 |
7.5 |
11 |
11 |
15 |
18.5 |
||
|
660V |
4 |
5.5 |
7.5 |
7.5 |
7.5 |
11 |
15 |
||
|
热继电热元件额定电流(A) |
0.24A/0.35A/0.5A/0.7A/0.9A/1.3A/1.7A/ |
0.24A/0.35A/0.5A/0.7A/0.9A/1.3A/ |
19A |
||||||
|
22A 29A |
35A |
||||||||
|
型号 |
A |
AA |
AB |
B |
BA |
BB |
BC |
C |
CA |
M |
N |
重量(kg) |
|
QCX5-22/9(MS-K10) |
76 |
45 |
33 |
159 |
120 |
21 |
6 |
114 |
22 |
5 |
22 |
0.9 |
|
QCX5-22/12(MS-K11) |
76 |
45 |
33 |
159 |
120 |
21 |
6 |
114 |
22 |
5 |
22 |
0.9 |
|
QCX5-22/16(MS-K18) |
104 |
76 |
50 |
170 |
140 |
15 |
6 |
114 |
30 |
6 |
22 |
1.0 |
|
QCX5-22/20(MS-K20) |
104 |
76 |
50 |
170 |
140 |
15 |
6 |
114 |
30 |
6 |
22 |
1.3 |
|
QCX5-22/21(MS-K21) |
104 |
76 |
50 |
170 |
140 |
15 |
6 |
114 |
30 |
6 |
22 |
1.3 |
|
QCX5-30(MS-K25) |
135 |
95 |
50 |
225 |
165 |
30 |
6 |
130 |
45 |
6 |
28 |
2.1 |
|
QCX5-40(MS-K30) |
135 |
95 |
50 |
225 |
165 |
30 |
6 |
130 |
45 |
6 |
28 |
2.1 |
