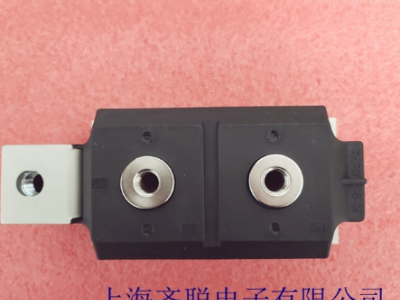

MT/D3-740-22-D-N
产品类别:模块-晶闸管+二极管
点击数:125
压接式
UL certified file-No. Е255404
二极管晶闸管模块是为各种电力设备的能量转换器和其他DC和交流系统设计的。
PROTON-ELECTROTEX提供广泛的单组分和双组分二极管晶闸管模块，适用于100至6500伏的电压VDRM/ VRRM和115至1250伏的电流IFAV。如此广泛的范围允许在多个不同的应用中使用这些模块。 该模块有一个工业标准的D型外壳，基板尺寸为77x150毫米。 所有的二极管晶闸管模块都由质子-电泰克思设计，具有压力接触设计，确保对循环负载的高抵抗力和易于安装。模块有一个电绝缘的铜底板，确保最佳的热量分配和溶解。此外，可以在同一散热器上安装多个模块，而无需任何额外的绝缘材料，从而显著减小组件尺寸。 这些模块具有高的电和热循环能力，意味着在高强度运行模式下具有高可靠性和长寿命。 双元件二极管晶闸管模块可以有几种电路方案，在产品编号中指定为MD/T3、MD/T4或MD/T5。模块的电气布局如所附数据表所示。
如今，PROTON-ELECTROTEX是欧洲领先的电源模块制造商之一。生产过程通过了UL、国际标准化组织9001、国际标准化组织14001、欧洲节能标准的认证，并通过了世界上最大的最终用户公司的审核。
此外，PROTON-ELECTROTEX根据每个客户对技术参数、连接和模块外观的要求，提供多种定制选项。例如，该公司提供基于快速二极管和晶闸管的模块、隔离电压提高的模块和散热器组件。请联系我们的销售部门了解更多信息。
应用: 整流桥 交流调节器 DC汽车控制公司 电源 电力驱动 软起动器 焊接机 变频器
UL certified file-No. Е255404
THYRISTOR/DIODE MODULES
| VDRM/ VRRM [V]: | 2000-2400 |
| IFAV/ITAV (Tс,°C) [A]: | 740(77) |
| VFM/VTM (Tc=25°С) [V]: | 1.55 |
| IFM/ITM (Tc=25°С) [A]: | 3140 |
| VT(TO)/Tjmax [V]: | 0.90 |
| rT/Tjmax [mΩ]: | 0.210 |
| tq [μs]: | 320 |
| Tjmax [°С]: | 125 |
| Rthjc [°С/W]: | 0.0500 |
| Package: | M.D |
| baseplate width/length [mm]: | 77/150 |
| Design: | dual component |
| Type: | thyristor-diode |
PROTON-ELECTROTEX提供广泛的单组分和双组分二极管晶闸管模块，适用于100至6500伏的电压VDRM/ VRRM和115至1250伏的电流IFAV。如此广泛的范围允许在多个不同的应用中使用这些模块。 该模块有一个工业标准的D型外壳，基板尺寸为77x150毫米。 所有的二极管晶闸管模块都由质子-电泰克思设计，具有压力接触设计，确保对循环负载的高抵抗力和易于安装。模块有一个电绝缘的铜底板，确保最佳的热量分配和溶解。此外，可以在同一散热器上安装多个模块，而无需任何额外的绝缘材料，从而显著减小组件尺寸。 这些模块具有高的电和热循环能力，意味着在高强度运行模式下具有高可靠性和长寿命。 双元件二极管晶闸管模块可以有几种电路方案，在产品编号中指定为MD/T3、MD/T4或MD/T5。模块的电气布局如所附数据表所示。
如今，PROTON-ELECTROTEX是欧洲领先的电源模块制造商之一。生产过程通过了UL、国际标准化组织9001、国际标准化组织14001、欧洲节能标准的认证，并通过了世界上最大的最终用户公司的审核。
此外，PROTON-ELECTROTEX根据每个客户对技术参数、连接和模块外观的要求，提供多种定制选项。例如，该公司提供基于快速二极管和晶闸管的模块、隔离电压提高的模块和散热器组件。请联系我们的销售部门了解更多信息。
应用: 整流桥 交流调节器 DC汽车控制公司 电源 电力驱动 软起动器 焊接机 变频器
