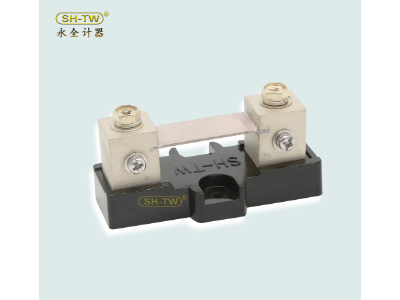

1A-50A分流器

• 额定压降范围：25mV-75mV
• 环境条件：-40～+80℃，相对湿度：≤80%（35℃）
• 温升：额定电流下持续2小时温升变化趋于稳定后，额定电流100A以下温升不超过80K；额定电流100A以上温升不超过100K
• 过负载性能：120%额定电流值，2小时
• 温漂系数：≤40ppm

1.用途：该款固定式定值分流器广泛用于扩大仪表测量电流范围

2.应用范围：电信通信设备、电动汽车、航空航天、充电站、电镀电源、仪器仪表、直流输变电等系统。

3.主要技术参数:

1）.额定压降范围：25mV-75mV。

2）.环境条件：-40～+80℃，相对湿度：≤80%（35℃）。

3）.温升：额定电流下持续2小时温升变化趋于稳定后，额定电流100A以下温升不超过80K；额定电流100A以上温升不超过100K。

4）.过负载性能：120%额定电流值，2小时。

5）.热电势影响：不超过等级指数的50%。

4.适用标准：

GB/T7676-1998《直接作用模拟指示点测量仪表及其附件》

(IEC 51-9 《直接作用模拟指示点测量仪表及其附件  第9部分：推荐的试验方法》)

JB/T9288-1999《外附分流器》

IEC 61010-1:2001《测量、控制和实验室用的电气设备的安全要求》

SJ/T11363-2006《电子信息产品中有毒有害物质的限量要求》
